电线电缆常见外部质量问题处理及应对探讨

本文聚焦35kV及以下电力电缆、10kV及以下架空绝缘电缆、低烟无卤绝缘电线、光伏线等多类电缆产品，结合行业实践梳理外部质量问题的典型类型，包括电气性能异常、机械性能缺陷、外观质量不达标及环境适应性失效四大类，深入分析问题成因，并通过几个典型案例详细阐述 “响应-排查-解决-复盘” 的全流程处理方法，最终总结出原材料管控、工艺优化、售后响应等多维度应对技巧，为电线电缆企业提升外部质量问题处理效率、维护客户关系提供参考。

一、引言

在电力传输、新能源、建筑等领域，电缆作为核心连接部件，其质量直接关系到终端用户的安全与系统稳定运行。近年来，随着35kV及以下电力电缆、10kV及以下架空绝缘电缆、光伏线、铝合金电力电缆等产品需求激增，外部质量问题（客户使用环节反馈的质量缺陷）频发，如绝缘击穿、护套开裂、耐火性能不达标等，不仅导致企业面临退货、赔偿风险，更影响品牌声誉。据中国电器工业协会电线电缆分会数据，2024年行业外部质量投诉中，电气性能问题占比32%，机械性能问题占比28%，外观与环境适应性问题合计占比40%。因此，系统分析外部质量问题并形成标准化处理方案，对电缆企业尤为重要。

二、电线电缆常见外部质量问题及成因分析

（一）电气性能异常

电气性能是电缆的核心指标，常见外部问题包括绝缘电阻偏低、工频耐压击穿、局部放电量超标，多发生于 35kV 电力电缆、10kV 架空绝缘电缆等电缆产品。制造原因分析：一是原材料缺陷，如绝缘料中混入杂质、交联聚乙烯（XLPE）料交联度不足；体积电阻率不合格；二是工艺管控疏漏，如交联工序温度波动导致绝缘层气泡，导体绞合不紧密引发电场集中；外部安装敷设原因分析：通过近年来新能源项目大力发展，针对现场问题总结如下：

1、采购产品型号规格不符合现场施工环境温度，造成严重低温脆化开裂；

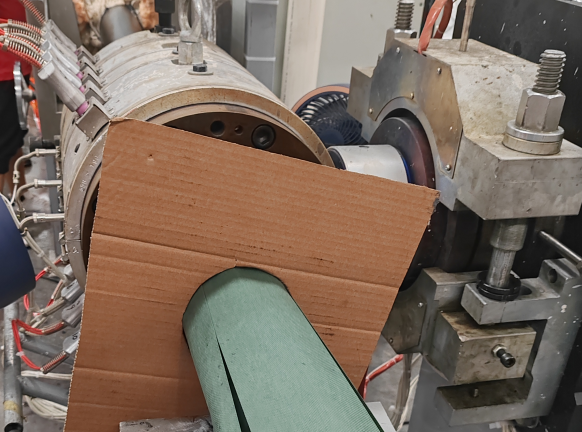

生产过程中可以在护套挤出前增加一层隔离层，从面减小护层材料与钢带之间的弯曲应力。

2、施工现场电缆弯曲半径明显小于标准规定要求，导致护层材料钢带变形刺入内层线芯，外护套开裂；

3、有很多新能源发电项目电缆敷设环境较差，现大多集电线路为35KV铝芯或铝合金芯中压电力电缆，线路长度较长，敷设为机械敷设时电缆所受应力较大，导致电缆很容易拉断芯；

4、中压电力电缆在做终端或中间头时，如果在环境湿度较大的环境，绝缘电阻会明显下降，且在制作过程中如伤到绝缘层，绝缘电阻也将会明显下降约2000-3000M左右；其次在海拔高度达到4000米时，必须考虑外屏剥离修正系数，大约在2公分左右。

（二）机械性能缺陷

机械性能问题集中表现为护套开裂、导体断裂、缺丝、绝缘层剥离强度不足，涉及光伏线、控制电缆、铝合金电力电缆等产品。成因：光伏线因长期户外使用，若护套料耐候性（抗紫外、抗高低温）不达标，易出现老化开裂；铝合金电力电缆导体因材质特性，若绞合时张力不均，易在弯曲安装后断裂；架空绝缘电缆绝缘层与导体结合力不足，会导致剥离强度不达标；在安装敷设时由于弯曲产生应力较大，没采取导轮减少应力而导致护套拉坏；低压电力电缆两端未有热缩管保护而祼露在空气中，由于老化发生开裂现象。

（三）外观质量不达标

外观问题包括绝缘 / 护套偏芯、表面划伤、印字模糊，导体氧化变色、多见于聚氯乙烯（PVC）绝缘电线、低烟无卤电缆。成因：挤出工序模具定位偏差导致偏芯；生产线牵引轮表面磨损产生划伤；印字机墨量控制不当或烘干不彻底，导致客户敷设后印字脱落；雨季运输中对电线没按规定要求进行遮盖；电缆在敷设过程中端头进水造成导体氧化发黑，特别是带有腐蚀性的酸、碱、盐等。

（四）环境适应性失效

低烟无卤电缆、耐火 / 阻燃电缆易出现此类问题，如低烟无卤电缆发烟量超标、耐火电缆火焰燃烧后不能维持通电。成因：低烟无卤料中阻燃剂（如氧化镁）添加量不足，或基材与阻燃剂相容性差；耐火电缆云母带绕包松散，燃烧时云母带脱落，失去绝缘保护；矿物质防火电缆敷设在潮湿环境中导致导体间短路。

三、外部质量问题处理流程与案例分析

（一）标准化处理流程

电缆企业需建立 “24 小时响应 - 现场排查 - 实验室检测 - 根源解决 - 客户反馈 - 复盘优化” 的闭环流程，确保问题高效处理。

（二）典型案例分析

案例1：大规格低烟无卤电力电缆在施工中发生开裂问题

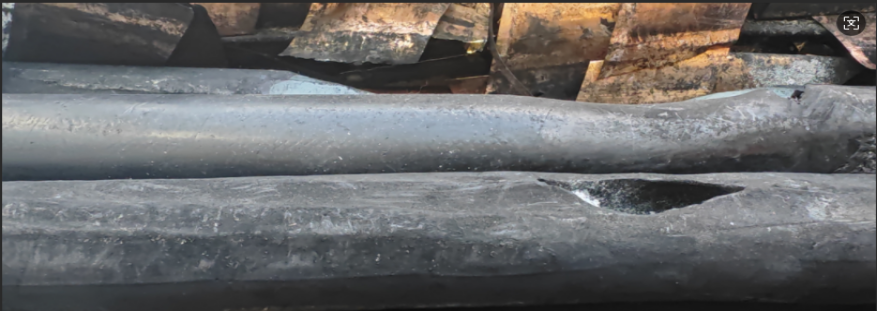

背景：2023年某地铁项目在敷设多根大规格（如WDZN-YJY-0.6/1kV 1*400）低烟无卤电力电缆过程中，于桥架转弯处发现部分电缆护套及绝缘出现环状开裂，施工方立即暂停作业并提出质量异议。

处理过程：

1.快速响应： 接到投诉后4小时内成立专项小组，销售与质量总监第一时间致歉并稳定客户情绪，72小时内技术团队抵达现场。

2.现场排查： 技术团队检查开裂部位，均位于弯曲应力最大处，裂纹呈环状。初步判断为电缆柔韧性不足，无法满足敷设弯曲要求。现场使用测温仪记录环境温度仅为5℃，低温加剧了材料脆性。

3.实验室检测：取样回厂后进行系列测试：-20℃低温冲击试验不合格；断裂伸长率仅为标准要求的60%；原材料抽样检测显示热冲击试验不达标。

4.解决方案：确认为材料配方缺陷及环境适应性不足。立即免费更换所有已敷设的问题电缆，并提供新批次通过严苛低温弯曲测试的电缆；派遣工程师现场监督，确保敷设弯曲半径不小于最小要求。

5.复盘优化： 修订《低烟无卤材料配方及工艺规范》，引入高韧性材料；将“低温性能测试”、“热冲击”纳入大规格无卤电缆的出厂必检项目；为关键客户提供《低温环境电缆敷设指导手册》。

效果： 客户接受处理方案，项目工期未受重大影响，并将该企业列为地铁项目核心供应商。

案例 2：35kV 交联聚乙烯电力电缆绝缘击穿问题

背景：2024 年某电网公司采购 10km 35kV XLPE 电力电缆，敷设后试运行时发生绝缘击穿，客户要求立即停工并索赔。

1 故障案例

1.1 灌南故障例1

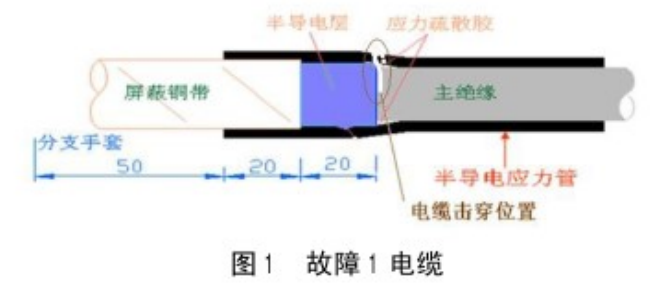

2015年，某变35kV电缆出线进行交接试验时，新安装的35V电缆被击穿，经过现场调查，发现电缆的外半导电层切断处附近有一个黑色小孔，为故障电流通道。如图1所示。

1.2灌南故障例2

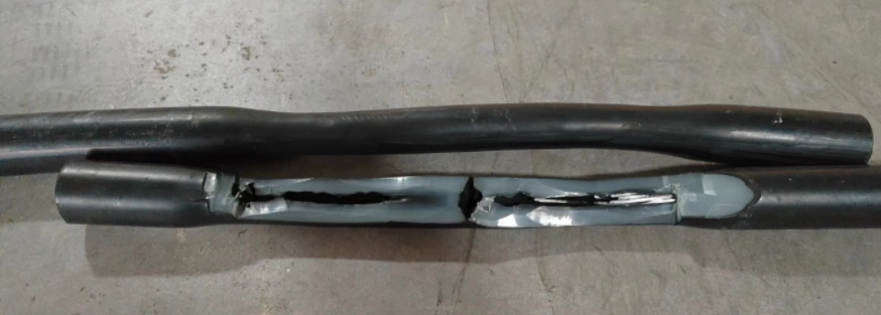

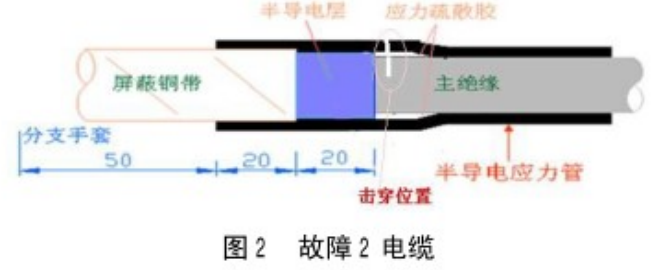

2018年，用户变金昌特钢35kV开关柜在运行半个月以后，进线电缆C相发生爆炸，经过解体发现35kV电缆附件的实际安装尺寸与电缆附件厂家提供的尺寸存在差距，放电点在半导电层与应力疏散胶之间的绝缘层上。虽然后来重新制作了电缆接头，但浪费了人力、财力还延误了验收时间，造成这次电缆故障的原因有很多，主要问题应该出现在前期的安、敷设过程中的质量没有控制好。如图2所示。

2 故障原因分析

从故障例1可以看出:电力电缆附件的安装位置正确，击穿点在半导电层与绝缘层交叉部位，通过现场解剖发现半导电层与绝缘层交叉部位刀刻痕迹比较明显，半导电层与绝缘层的过渡不够圆滑。从故障例2可以看出:故障主要是由于电缆附件的安装尺寸不正确造成的。那么为什么半导电层与绝缘层交差部位过渡不光滑、电缆附件的安装尺寸不正确会造成电缆故障呢?如何避免电缆故障的再次发生呢?这就需要对厂家生产电缆到电缆投入运行进行全过程质量控制，如何控制，首先要从电缆的结构开始了解。电缆终端头和电缆中阎连接制作是电缆安装工程中的重要环节,对今后的电趟安全运行有重大影响。

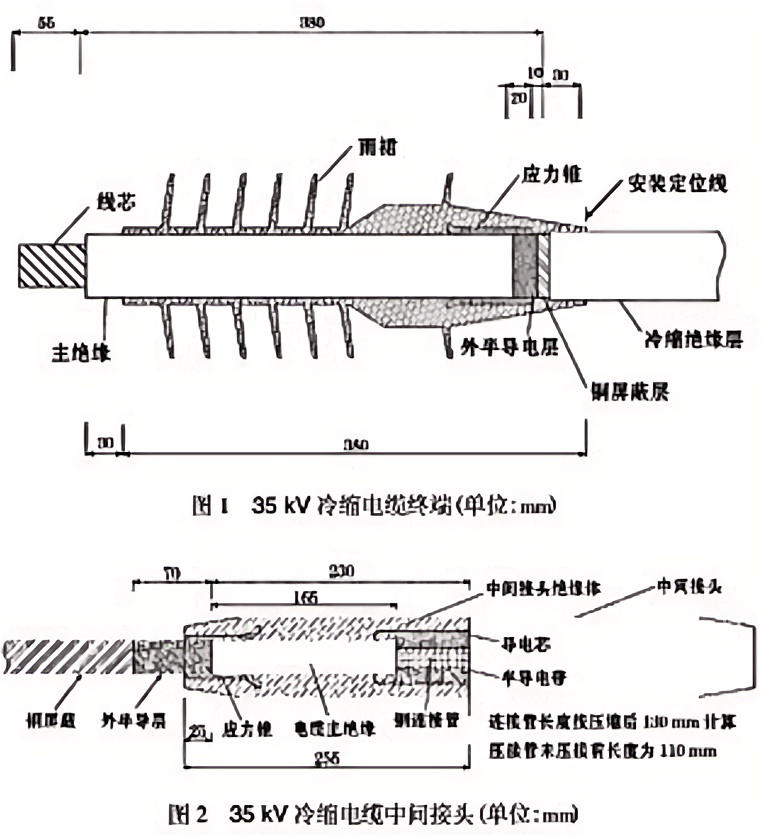

3 冷缩电缆终端头(35kV）

安装尺寸尤其是剥切铜屏蔽层、外半导电层及安装冷缩终端,一定要严格按照说明书的要求进行施工错位,两者没有很好接触,那么应力维就无法发挥其改善电场分布的作用,将会导致屏层末端电场发生畸变,局部电场强度过大,使出现局部放电的可能性增加。

4 冷缩电缆中间连接(35kV）

首先,连接管的长度应符合说明书要求(一般不大于140mm),连接管压接后,延伸长度也要符合说明书要求,一般要求压接后连接管的总长度不超过150mm(如图。如果连接管压接后长度过长，超过导电芯长度，则导电芯起不到改善电场的作用,连接管两端局部场强仍然过大。

5  对橡塑绝缘电力电缆主绝缘进行绝缘考核时，采用 不正确的耐压试验 直流高电压试验不仅不能有效地发现交联聚乙烯电缆绝缘中的水树枝等绝缘缺陷，而且由于空间电荷的作用，还容易造成高电压电缆在交流情况下某些不会发生问题的地方，在进行直流高电压试验后，投运不久即发生击穿。在现场进行直流高电压试验时，发生闪络或击穿可能会对其他正常的电缆和接头的绝缘造成危害；直流高电压试验有积累效应，它将加速绝缘老化，缩短使用寿命。

处理过程：1.快速响应：接到反馈后 2 小时内与客户对接，48 小时内派遣技术团队携带绝缘电阻测试仪、局部放电检测仪赴现场；2.现场排查：查看击穿位置位于电缆中间接头附近，剥开绝缘层发现表面有细微金属划痕，怀疑敷设时外力损伤面影响了电缆的绝缘强度；3.实验室检测：取样回厂后，通过切片显微镜观察，发现绝缘层内部无气泡、杂质，工频耐压试验显示未划伤段绝缘性能合格，确认问题源于安装损伤；4.解决方案：免费提供 50m 同规格电缆用于更换，派遣技术人员指导客户重新敷设（重点强调避免拖拽、接触尖锐物体），并为客户提供安装培训；5.复盘优化：在产品说明书中增加 “敷设注意事项” 图示，后续向客户附赠安装指导视频。效果：客户放弃索赔，后续年度订单量增加 15%。

案例 3：WDZ-BYJ电线绝缘电阻下降导致漏电问题

背景：2023年某沿海地区商业广场，其室外照明回路使用的WDZ-BYJ电线在运行一年后，出现绝缘电阻显著下降，引发漏电保护器频繁跳闸。

处理过程：

1.快速响应：24小时内安排当地服务人员现场勘查，初步检测绝缘电阻均低于0.5 MΩ，随后总部技术团队介入。

2.现场排查：发现电线处于高温、高湿、高盐雾的户外环境。电线外観无破损，但由于低烟无卤材料吸水性较强，绝缘层手感发粘，性能已明显劣化。

3.实验室检测：取样进行长期耐水性试验和湿热老化试验，复现了绝缘电阻急剧下降的现象。通过成分分析，发现绝缘料中使用了亲水性的阻燃剂和增塑剂，在潮湿环境下形成导电通路。

4.解决方案：确认为产品材料配方与使用环境不匹配。为客户将所有室外线路免费更换为防潮性能更优的交联聚乙烯绝缘电缆（WDZ-YJY），并对所有室外回路加装防水接线盒。

5.复盘优化：开发新一代抗水解、耐候性强的无卤料配方；在产品选型手册中明确区分“室内用”和“户外用”电线型号；增加“湿热老化后绝缘电阻”作为户外用电线的关键进料检验指标。

效果： 问题得到彻底解决，客户对我司专业的问题分析能力表示赞赏，并促成了该商业广场二期项目的提前签约。

案例 4：光伏用低烟无卤阻燃电线护套开裂问题

背景：2023年某光伏电站采购50km光伏线，户外使用6个月后，护套出现大面积开裂，雨水渗入导致部分组件断电。

处理过程：1.现场取样：技术团队到场后，选取开裂段电缆及未开裂段电缆各10m，重点检测护套料耐候性；2.实验室分析：通过紫外老化试验（GB/T 16422.2），发现开裂护套料老化后抗张强度下降 35%（标准要求≤20%），确认是护套料抗氧剂添加量不足；3.根源解决：立即更换护套料供应商（选用抗紫外等级≥UV3的低烟无卤护套料），免费为客户更换所有开裂电缆，同步对库存50km光伏线进行耐候性抽检；4.预防措施：与新供应商签订技术协议，明确抗紫外性能指标，每批次进料需提供第三方耐候性检测报告，生产线增加 “护套料抗张强度” 在线检测环节。效果：客户恢复合作，案例被纳入企业 “原材料风险管控” 培训教材。

四、外部质量问题应对技巧总结

（一）预防端：从源头降低问题发生率

1.原材料管控：建立供应商分级制度，对绝缘料、护套料、云母带等关键原材料，要求供应商提供 “批次检测报告”，企业每批次抽检比例不低于3%；对光伏线、耐火电缆等特殊产品，优先选择行业TOP10供应商。2.工艺优化：针对高压电缆交联工序，采用 “温度 - 时间” 双监控系统，避免交联度不足；针对铝合金电缆导体绞合，使用张力控制系统，确保绞合均匀。3.出厂检验强化：增加 “模拟客户使用场景” 检测，如光伏线做1000h紫外老化试验，耐火电缆每批次截取10m做燃烧试验，避免 “实验室合格、现场失效”。

（二）处理端：提升响应效率与客户满意度

1.快速响应机制：建立 “客户反馈台账”，明确销售、技术、生产部门的响应职责，销售对接客户需求，技术制定排查方案，生产协调补货；24小时内给出初步处理意见，72小时内到场排查（偏远地区不超过 96小时）。2.技术支撑到位：技术人员携带便携式检测设备（如绝缘电阻测试仪、耐压仪、故障定位仪）赴现场，避免 “盲目判断”；对复杂问题（如绝缘击穿），可邀请第三方检测机构联合排查，增强结论公信力。3.沟通技巧：避免推诿责任，先表达 “解决问题” 的态度，再客观分析原因；向客户提供 “问题处理时间表”，如 “3天内到场排查，7天内给出方案，15天内完成整改”，同步告知进度。

（三）复盘端：实现持续改进

1.质量事故分析会：每起外部质量问题解决后，召开跨部门会议（销售、技术、生产、质检），明确责任部门与改进措施，如原材料问题由采购部跟进供应商整改，工艺问题由生产部优化参数。2.案例库建设：将典型案例（如光伏线护套、低烟无卤护套开裂等）整理成 “问题-原因-方案-效果” 文档，定期组织员工培训，提升全员质量意识。

五、总结与展望

无论是35kV电缆绝缘击穿，低烟无卤绝缘电线绝缘电阻下降，还是光伏线护套开裂，高效处理的核心在于 “快速定位原因、精准制定方案、主动承担责任”。未来，随着新能源、智能电网对电缆质量要求的提升，企业需进一步强化 “预防为主、防治结合” 的理念，通过原材料管控、工艺优化、售后响应的全流程升级，减少外部质量问题发生率，实现 “质量提升-客户认可-市场拓展” 的良性循环。
